主要用途與適用范圍

新型二總線余壓控制器采用無極性二總線通信方式，極大方便了消防安裝的施工，只需布一根兩芯線。最大監控64臺余壓傳感器。當任何一臺傳感器達到設定值時把報警信號傳輸至余壓控制器，余壓控制器輸出開關信號接入位于樓頂?shù)呐酝ㄐ箟洪y控制箱，控制旁通泄壓閥開閥和閉閥，實現余壓控制作用?？刂破鲙Чぷ髦甘緹?，報警指示燈，超大液晶屏實時顯示各個節點當前壓差值。同時還預留了無線通信接口，可以通過無線傳輸把報警信息傳至消防控制室的余壓監控主機。

產品技術參數

1、外形尺寸:178*88*64mm2、供電:AC220V

3、輸出∶2組開關量，1組常開1組常閉，報警輸出無源節點

4、顯示:LCD中文液晶顯示

5、通信方式︰二總線無極性

6、監控點位:最大64個節點

7、安裝方式:35mm標準導軌安裝

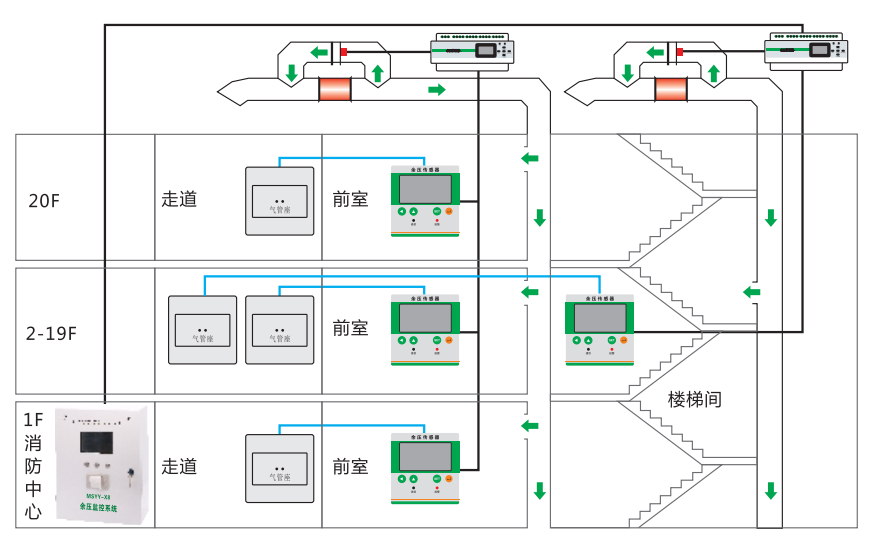

系統原理圖

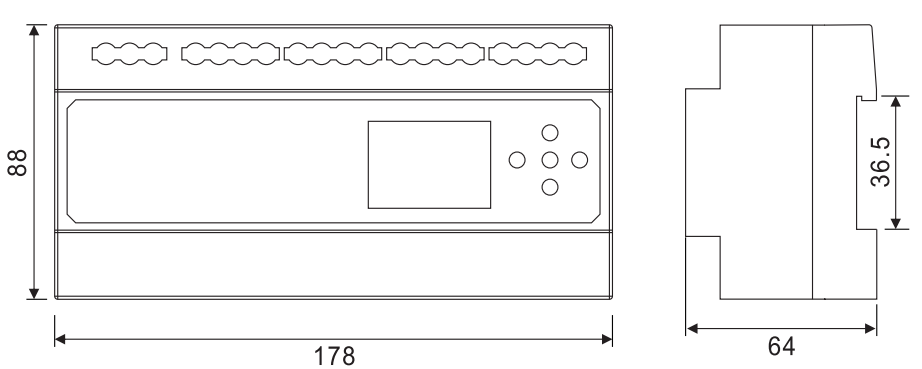

產品尺寸安裝圖

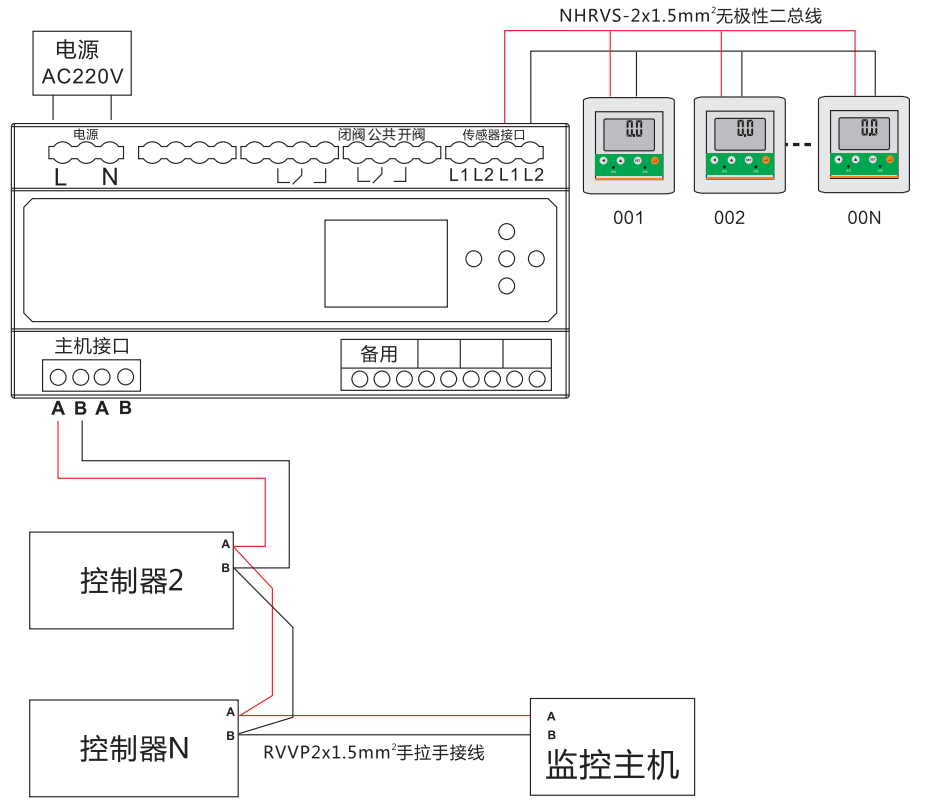

產品接線圖

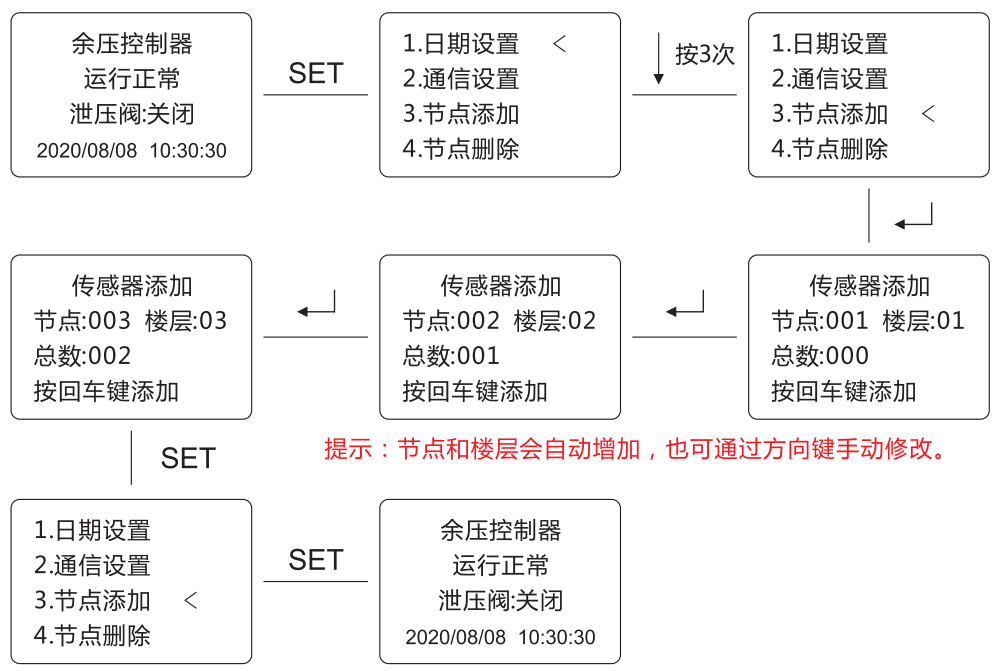

菜單編輯(添加2個節點示例)
